高柔性拖鏈電纜電纜結構
作者：hbdq 添加時間：2024-09-25 16:54:06
高柔性拖鏈電纜電纜結構

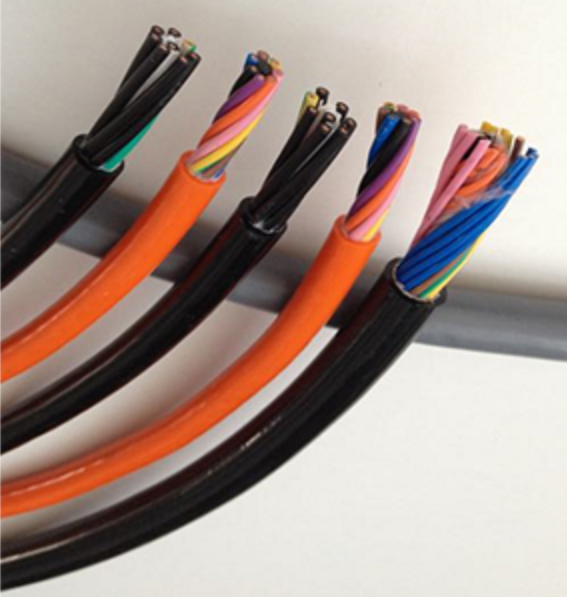

高柔性拖鏈電纜電纜結構如下：
1.導體是電線中較基本的組成部份，通常為純銅多股細絲絞合導體，特殊要求情況亦有鍍錫銅絲導體。
2.導體絕緣一般為PVC材料，高密度PE材料，南游是以彈性體PVC特殊混合料為主，彈性體PVC混合料較之普通PVC的在各方面基礎性能上有明顯提升；普通PVC材料其抗撕裂性能差，在使用過程中易出現絕緣破皮，導體糾纏短路等現象。
3.填充空間為PVC線芯，凱夫拉抗拉纖維繩，優質麻繩等材質，使其電纜更加圓整，如對拖鏈電纜抗拉性能有要求，一般會優選凱夫拉抗拉纖維繩。
4.芯線包裹用優質無紡布材料，其具有防潮特性，更有效的促使電纜的圓整性。
5.屏蔽層采用錫銅絲編織，擁有80%以上編織密度，可根據客戶要求增加屏蔽編織密度。
6.電纜外護套采用優質PVC混合料特殊增強料，或根據客戶要求使用聚氨酯材料；
外套顏色：灰，黑，橙等彩色可選。
高柔性拖鏈電纜特性：
工作溫度： -15℃ ~ 70℃
額定電壓： ≥0.5mm2 300/500V
＜0.5mm2 300/300V
電纜較小彎曲半徑：4*D (D即電纜外徑)
國內常見型號 TRVV與TRVVP 及TRVVSP
TRVV: PVC絕緣與護套的移動耐彎曲的電線電纜，即拖鏈電纜
TRVVP：PVC絕緣與護套帶有屏蔽層的移動耐彎曲的電線電纜，即屏蔽拖鏈電纜。
TRVVSP: PVC絕緣與護套帶有屏蔽層及芯線兩兩對絞的移動耐彎曲的電線電纜，即屏蔽雙絞拖鏈電纜。
注：RVV , RVVP ,RVVSP不可作為拖鏈電纜使用。
