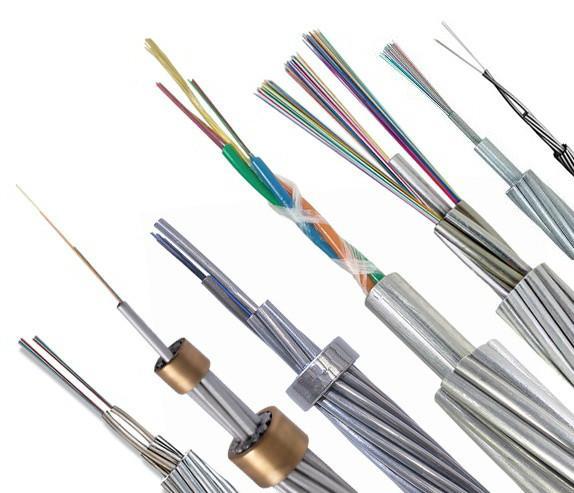

通訊光纜OPGW ADSS
一、產品型號

二、產品執行標準

通訊光纜OPGW ADSS執行GB/T7424-2008《光纜總規范》

三、產品應用范圍

OPGW光纜主要在500KV 、220KV 、110KV電壓等級線路上使用，受線路停電、安全等因素影響，多在新建線路上應用。

ADSS全介質自承式光纜，是一種全部由介質材料組成、自身包含必要的支撐系統、可直接懸掛于電力桿塔上的非金屬光纜，主要用于架空高壓輸電系統的通信路線，也可用于雷電多發地帶、大跨度等架空敷設環境下的通信線路。

四、通訊光纜OPGW ADSS產品使用特性

OPGW光纜使用特性是：

（1）高壓超過110kv的線路，檔距較大（一般都在250M以上）；

（2）易于維護，對于線路跨越問題易解決，其機械特性可滿足線路大跨越；

（3）OPGW外層為金屬鎧裝，對高壓電蝕及降解無影響；

（4）OPGW在施工時須***停電，停電損失較大，所以在新建110kv以上高壓線路中應該使用OPGW；

（5）OPGW的性能指標中，短路電流越大，越需要用良導體做鎧裝，則相應降低了抗拉強度，而在抗拉強度一定的情況下，要提高短路電流容量，只有增大金屬截面積，從而導致纜徑和纜重增加，這樣就對線路桿塔強度提出了安全問題。

ADSS光纜使用特性是：

（1）施工作業簡單。免除了立桿、架設鋼絞吊線和在吊線上掛滑輪敷設光纜的程序，可像電力線一樣，直接飛渡田野、溝坎和河流。

（2）通信線路與電力線路各成體系，無論是哪種線路出現故障，維護檢修等均不會互相影響。

（3）與電力系統使用的捆綁式和纏繞式光纜相比，ADSS不依附電力線或地線，單獨架設于桿塔上，可在不停電的條件下施工。

（4）光纜在高強度電場中具有優越的性能，不受電磁干擾、特種材料制成的外護套，免遭雷擊。

（5）省去了通信線路勘測及桿塔建設過程，簡化了工程建設。

（6）ADSS光纜直徑小、重量輕，減少了冰凌和風力對光纜的影響，也減輕了桿塔和支撐物的負荷。***大限度利用桿塔資源，500KV以下高壓輸電線纜上將廣泛應用。

五、產品技術參數表

OPGW光纜參數表

ADSS光纜參數表

檔距（米）	光纜芯數 (2-288XN)	外徑	***小彎曲半徑靜態	***小彎曲半徑動態	***大運行張力	設計氣候條件
100	2-24	12.4	160	250	4716	風速30M-AT/M-ATin 覆冰10M-ATM-AT 其他可根據用戶氣象，跨距等具體條件另行設計
100	26-48	13.0	170	260	5305
200	2-24	12.4	160	250	6858
200	26-48	13.0	170	260	7715
300	2-24	12.6	160	250	9012
300	26-48	13.2	170	260	10138
400	2-24	12.9	170	260	11460
400	26-48	13.5	170	260	12892
600	2-24	13.5	170	260	16365
600	26-48	14.1	180	280	18411
800	2-24	14.1	180	280	20971
800	26-48	14.7	190	280	23592
1000	2-24	14.8	190	290	27930
1000	26-48	15.0	200	300	29980
