耐火電纜NH-KVV-5*2.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

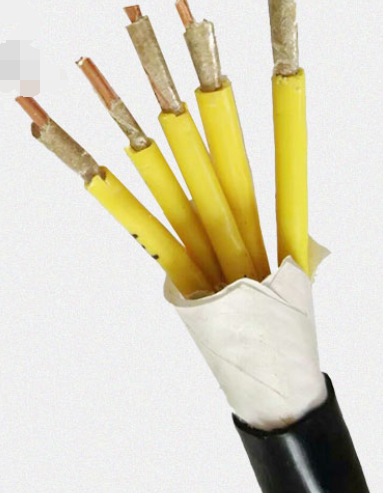

耐火電纜NH-KVV-5*2.5
產品說明
一、產品特點及用途
耐火電纜NH-KVV-5*2.5具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于減少損失。本產品適用于各種火災危險較大，消防可靠重要性較高場所的電氣裝備及控制系統作連接線。
二、產品執行標準：耐火電纜NH-KVV-5*2.5GB9330-88
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、頭等工作溫度：阻燃聚氯乙烯絕緣和護套 70℃和105℃；
氟塑料絕緣和護套 200℃和260℃；
交聯聚乙烯絕緣 90℃；
低煙無鹵阻燃聚烯烴 70℃；
低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、很低環境溫度：阻燃聚氯乙烯護套 固定敷設-40℃、非固定敷設-15℃；
氟塑料絕緣和護套 固定敷設-60℃、非固定敷設-20℃；
4、耐火特性
符合IEC331規定 | 火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
符合GB12666.6-A規定 | 火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
符合GB12666.6-B規定 | 火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5、電纜安裝敷設溫度不低于0℃；氟塑料護套電纜不低于-25℃；
6、敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍，鎧裝電纜不小于電纜外徑的12倍，氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍。
四、基本型號及名稱
型 號 | 產 品 名 稱 |
NH-KVV | 阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
NH-KVVP | 阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KVVP2 | 阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
NH-KFF | 氟塑料絕緣和護套耐火控制電纜 |
NH-KFFP | 氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KFFP2 | 氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
NH-KVDVD | 低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
NH-KVDVDP | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KVDVDP2 | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
NH-KYDYD | 低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
NH-KYDYDP | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KYDYDP2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
NH-KYJV | 交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜 |
NH-KYJVP | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜 |
NH-KYJVP2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜 |
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。
五、代號名稱和含義
項 目 | 代 號 | 說 明 |
耐火特性 | NH | 耐火電纜A或B |
系列代號 | K | 控制電纜 |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯 | |
YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
YJ | 交聯聚乙烯 | |
F | 氟塑料分200℃和260℃ | |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
F | 氟塑料分200℃和260℃ | |
YD | 低煙無鹵聚烯烴 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六、主要技術指標
性能項目 | 單位 | 技術指標 | |||||
20℃導體直流電阻≤DC | Ω/KM | 截面mm2 | 0.5 | 0.75 | 1 | 1.5 | 2.5 |
A類 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||
R類 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | ||
試驗電壓 | 2.5KV/5min | ||||||
絕緣電阻 | MΩ/KM | 1000 | |||||
耐火電阻 | GB12666.6A類或B類 | ||||||
阻燃特性 | GB12666.AAAAA類或B類 | ||||||
