產品描述

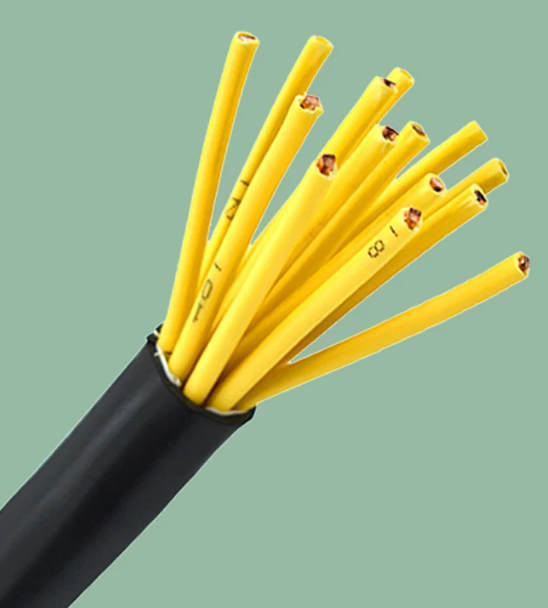

控制電纜ZR-KVV-105
一、標準： 控制電纜ZR-KVV-105執行GB/T9330-2018
二、特點及用途
控制電纜ZR-KVV-105適用于交流額定電壓450V/750V及以下控制、監控回路及保護線路等場合使用的控制電纜。本產品具有良好的阻
燃性、耐溫防腐和抗老化性能，主要適用于化工、熱電廠、礦山等環境惡劣、溫度較高的場合作電源和信號的控制線路。
三、 控制電纜ZR-KVV-105使用特性
1、交流額定電壓：U0/U 450/750V
2、電纜導體的長期工作溫度：105℃和135℃
3、***低環境溫度：固定敷設——-40℃；非固定敷設——-15℃
4、敷設時***小彎曲半徑：無鎧裝層的電纜應不小于電纜外徑的6倍；有鎧裝層或銅帶屏蔽結構的電纜不小于電纜外徑的12倍。
耐溫70℃、90℃、105℃、135℃阻燃控制電纜適用于交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控，用于阻燃要求的場合。
四、型號及名稱
| 型號 | 名稱 |
| ZR-KVV ZR-KVV-105 ZR-KVV-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃型控制電纜 |
| ZR-KVVP ZR-KVVP-105 ZR-KVVP-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃型控制電纜 |
| ZR-KVVP2 ZR-KVVP2-105 ZR-KVVP2-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃型控制電纜 |
| ZR-KVV22 ZR-KVV22-105 ZR-KVV22-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃型控制電纜 |
| ZR-KVVR ZR-KVVR-105 ZR-KVVR-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃型控制軟電纜 |
| ZR-KVVRP ZR-KVVRP-105 ZR-KVVRP-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃型控制軟電纜 |
| ZR-KVVP22 ZR-KVVP22-105 ZR-KVVP22-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝阻燃型控制電纜 |
| ZR-KVVP2-22 ZR-KVVP2-22-105 ZR-KVVP2-22-135 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝阻燃型控制電纜 |
注：“ZR”分別表示A類、B類、C類阻燃電纜。
五、主要技術指標
| 項目 | 單位 | 技術指標 | ||||||||||
| 20℃時直流電阻≤ | Ω/Km | 截面 | 0.5mm2 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |||||
| 導體種類 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | ||
| A、B | 36.0 | 36.7 | 24.5 | 24.7 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | ||
| R | 39.0 | 40.1 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | ||
| 90℃ 絕緣電阻 | MΩ.Km | A | 0.014 | 0.012 | 0.011 | 0.011 | 0.01 | |||||
| B、R | 0.013 | 0.011 | 0.010 | 0.010 | 0.009 | |||||||
| 煙密度 | 符合GB12666.7-90的相關規定 | |||||||||||
| 毒性試驗 | ≤ | 2.5 | ||||||||||
| 電壓試驗 | 試驗電壓3KV，時間5分鐘，不擊穿 | |||||||||||
| 阻燃性 | 通過GB/T18380.3-2001類成束燃燒試驗 | |||||||||||
| 注：A-1類導體，導體為獨股銅線；B-2類導體，導體為七股絞線；R-5類導體，導體為多股軟銅絲 | ||||||||||||
