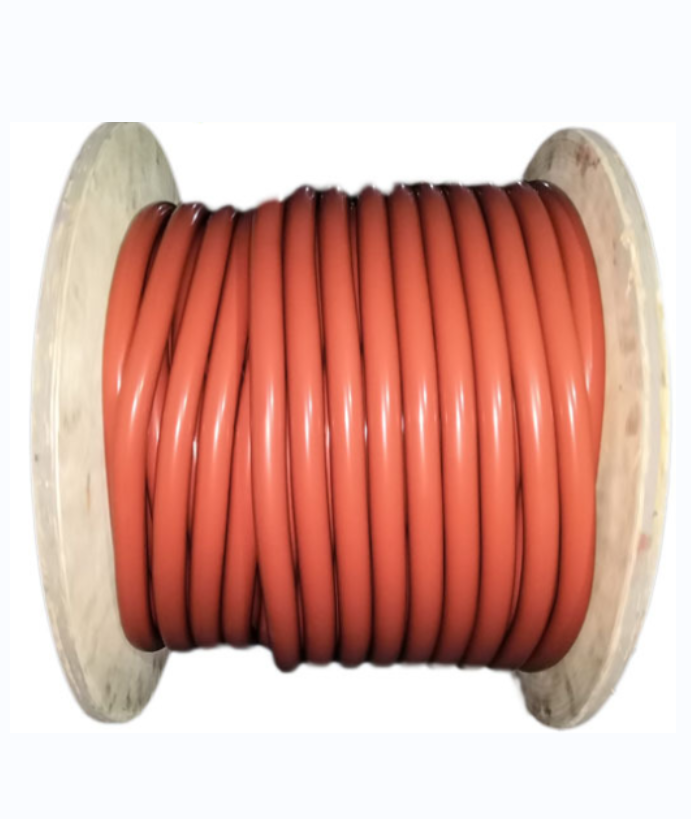

硅橡膠絕緣硅橡膠護套高溫控制電纜
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
硅橡膠絕緣硅橡膠護套高溫控制電纜
執行標準:執行企業標準.
適用范圍：
硅橡膠絕緣硅橡膠護套高溫控制電纜適用于冶金、石油、化工以及發電廠等工礦企業，在高溫條件下和惡劣環境中（如酸、堿、油水、低溫條件）作為各種電器、儀表及自動裝置用引接線，供交流額定電壓450/750V及以下的控制、監控及保護電路等場合下使用。
硅橡膠絕緣硅橡膠護套高溫控制電纜使用特性
1、額定電壓U0/U為450/750V。
2、電纜正常運行時，導體***高工作溫度（電纜額定工作溫度）為180℃；短路（***長持續5s）時，導體***高溫度為350℃。
3、電纜的敷設溫度應不低于：固定敷設-60℃，非固定敷設-20℃。
4、推薦的允許彎曲半徑：
無鎧裝層的電纜應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜應不小于電纜的10倍。
電纜名稱和型號
型號
| 名稱
|
KGG | 銅芯硅橡膠絕緣及護套高溫控制電纜
|
KGGR | 銅芯硅橡膠絕緣及護套高溫控制軟電纜
|
KGGP | 銅芯硅橡膠絕緣及護套編織屏蔽高溫控制電纜
|
KGGRP | 銅芯硅橡膠絕緣及護套編織屏蔽高溫控制軟電纜
|
KGGP2 | 銅芯硅橡膠絕緣及護套銅帶屏蔽高溫控制電纜
|
KGGP2-22 | 銅芯硅橡膠絕緣及護套銅帶屏蔽鋼帶鎧裝高溫控制軟電纜
|
KGGP2-33 | 銅芯硅橡膠絕緣及護套銅帶屏蔽細鋼絲鎧裝高溫控制電纜
|
注：本表中未列出的電纜型號可按下面的規定編制
| |
型號說明
項目
| 代號
| 說明
|
系列代號 | K | 控制用 |
燃燒特性代號
| Z ZA ZB ZC D W N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙型 無鹵型 耐火型 |
絕緣材料代號
| G | 硅橡膠 |
屏蔽材料
| P P1 P2（PT） P3（PL） | 銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶）繞包 鋁塑復合帶繞包 |
護套材料代號
| G | 硅橡膠 |
鎧裝代號
| 2 3 | 雙層鋼帶鎧裝 細鋼絲鎧裝 |
導體種類
| A R | 單股導體（可省略） 多股軟導體 |
例：硅橡膠絕緣硅橡膠護套編織屏蔽阻燃A類控制軟電纜：7芯 標稱截面1.5mm2
