產品描述
應用：
扁電纜YGCB-3×185廣泛應用于起重、 運輸、 機械、 電氣、 鋼鐵、 醫藥、冶金、 港口、 礦山、 物流、 倉儲等行業的0.6/1kV及以下各種移動動力裝置的電源連接及控制、 信號、 照明等。
生產執行標準：扁電纜YGCB-3×185采用企業標準
扁電纜YGCB-3×185具有優良的耐高溫、 阻燃、 耐輻射、 耐老化、 耐臭氧、 防水等特性， 并具有很好的耐寒性、 耐候性。
1、 額定電壓:UO/U為0.6/1kV。
2、 電纜允許工作溫度范圍： 硅橡膠絕緣-60℃～ 180℃；氟塑料絕緣-60℃～ 200℃。
3、YGCB耐高溫硅橡膠電纜短路時(***長持續間不超過5S)電纜導體的***高溫度不超過250℃。
4、 電纜敷設溫度應不低于-20℃。
5、YGCB-3×120硅橡膠扁平軟電纜小彎曲半徑為電纜小邊長度的10倍
標稱截面mm2 | 導體直徑mm | 絕緣厚度mm | 護套厚度mm | 間距mm | 電纜外徑mm | 重量 (kg) |
6×6 | 3.15 | 2 | 1.9 | 2.0 | 56.7×11.5 | 1098 |
3×10 | 4.4 | 2.5 | 2.4 | 2.4 | 37.8×14.2 | 702 |
6×10 | 4.4 | 2.5 | 2.4 | 2.4 | 73.2×14.2 | 1428 |
3×25 | 6.81 | 2.8 | 2.7 | 2.8 | 48.23×17.81 | 1645 |
6×25 | 6.81 | 2.8 | 2.7 | 2.8 | 93.86×17.81 | 3325 |
4×35 | 7.9 | 3 | 3 | 3 | 70.6×19.9 | 2181 |
3×50 | 9.2 | 3.2 | 3.1 | 3.4 | 59.8×21.8 | 2681 |
4×50 | 9.2 | 3.2 | 3.1 | 3.4 | 78.8×21.8 | 3158 |
3×70 | 12.6 | 3.4 | 3.3 | 3.8 | 72.4×26 | 2878 |
3×120 | 15.4 | 3.8 | 3.07 | 4.2 | 84.8×30.4 | 5157 |
3×150 | 16.4 | 4 | 4.1 | 4.4 | 90.2×32.6 | 6171 |

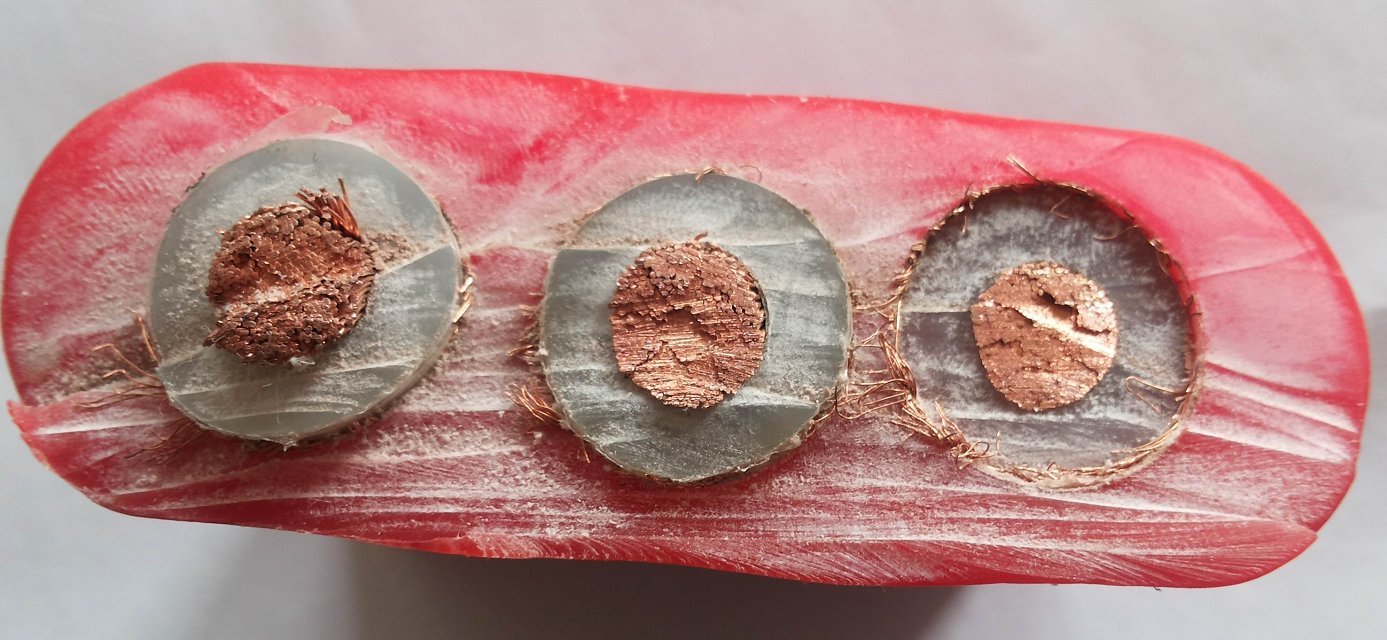

高溫硅橡膠電纜 組成部分：
導體：銅芯軟導體(可采用鍍錫軟導體)
絕緣：采用擠壓式硅橡膠絕緣
護套：采用擠壓式硅橡膠護套，結構為扁型
成品電纜線芯的絕緣電阻成品電纜絕緣線芯的絕緣電阻， 換算到電纜長度為1km
和溫度為20℃時， 導電線芯截面在50mm2及以下的應不小于50MΩ， 70~185mm2的應不小于35 MΩ； 多芯電纜的成品電壓試驗應經受交流50HZ， 試驗電壓3500V、 5min， 絕緣無擊穿。
